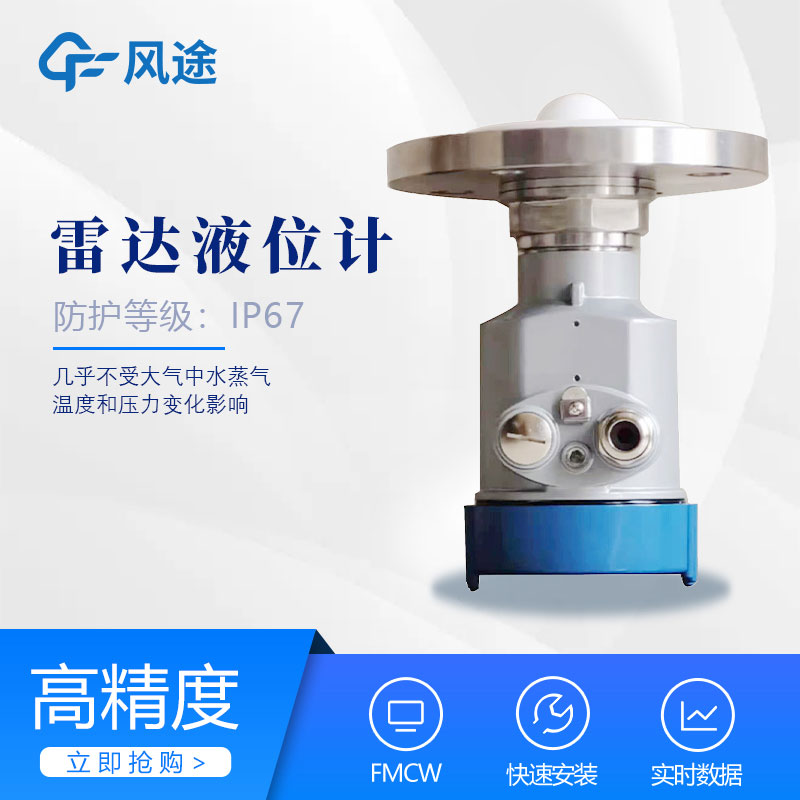

雷達液位計干擾回波類型

雷達液位計測量原理為：天線收到雷達脈沖反射信號后，把反射信號送到儀器中去，由儀器中微處理器分析信號來確定材料表面雷達脈沖信號真實回波。儀器至材料表面距離正比于脈沖信號在材料表面傳播的時間。同時雷達波對液體表面反射強度也與液體介電常數相關，液體介電常數越大，反射越大，波強度越大，透射越小。

通常情況下，干擾回波主要分為三類，一是異物回波問題，異物回波是由實際測量時雷達天線波束角所限導致雷達波實際傳播方向為扇形所引起，如果罐內存在異物或者液面降低后攪拌器與液面碰撞時會(huì )產生較強的異物回波。第2種為多重回波，液面接近天線發射端后，因回波強度較大，反射波在罐頂與液面之間產生多次反射而產生多重回波。第3種為罐底回波，液面靠近罐底時因液位降低，液體消耗雷達波較少，于是一部分雷達波通過液面并將水箱底部反射到液面上，形成罐底回波。在通常所測介質介電常數較大的情況下，這類罐底回波是不存在的。

針對干擾回波問題，在這兩種情況下都能得到有效的抑制。一是靜態的干擾回波抑制算法，主要有固有噪聲曲線法、特定抑制曲線法等。前者以抑制低強度、小強度回波及多重回波為主，并以去除罐內在干擾噪聲。通常情況下，底部回波與多重回波之間的振幅不大于固有噪聲曲線之間的振幅，但液位位于儲罐底部與頂部時除外。對于后一種情況，對異物回波來說，例如雷達波對擋板及罐壁焊縫的沖擊，回波就會(huì )很大，通常超過固有噪聲曲線強度，所以，對這類回波當儀器投入使用后，調試階段須在變送器內固有噪聲曲線上繪出具體抑制曲線。規定僅在回波強度超過抑制曲線具體強度時方判斷為真實回波。第二種是動態多通道回波矢量追蹤算法，動態算法在大數據分析的基礎上對測量范圍內每一個回波進行標記追蹤，合理地說，不論物位振幅在抑制或離開抑制時均無波損存在。
