水質在線濁度傳感器

一．水質在線濁度傳感器工作原理

水質在線濁度傳感器內置溫度變送器是一款測量溶液PH值(氫離子濃度指數、酸堿度)的設備，具有自動溫度補償功能，適合在線長期監測環境使用。水質在線濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

二．水質在線濁度傳感器技術參數

三．水質在線濁度傳感器尺寸/安裝

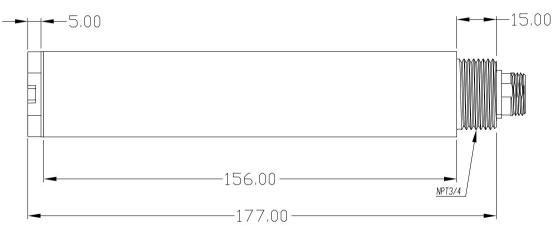

1.水質在線濁度傳感器尺寸圖

2.水質在線濁度傳感器接線圖

線纜為5芯屏蔽線：

紅色線—電源線黑色線—地線綠色線—485A白色線—485B

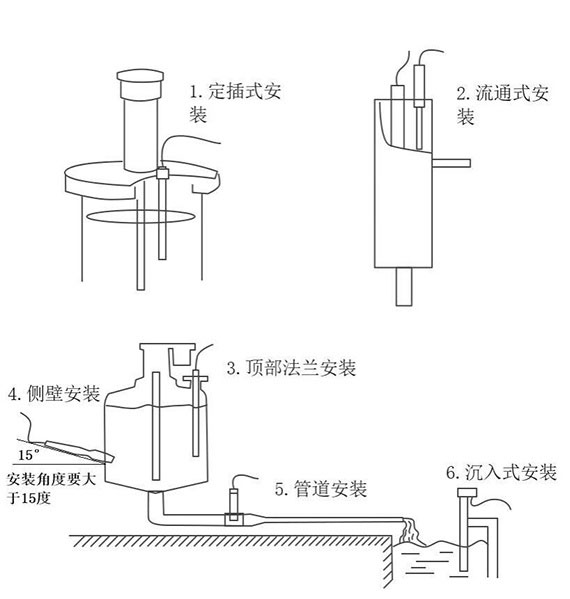

3.水質在線濁度傳感器安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。測試口左右5CM之內不會(huì )碰到容器壁，下方10CM

四．水質在線濁度傳感器維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。

五．水質在線濁度傳感器用戶校準

傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。

5.1零點校準

將傳感器放入非透明的容器中，溶液使用蒸餾水或者純凈水，保證傳感器的測試口左右5CM之內不會(huì )碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行零點校準。

5.2斜率校準

將傳感器放入非透明的容器中，溶液使用已知濁度的溶液（濁度值要大于20%量程），保證傳感器的測試口左右5CM之內不會(huì )碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行斜率校準。
